1.实验目的

掌握Open vSwitch下发流表操作；

掌握添加、删除流表命令以及设备通信的原理。

2.实验原理

在SDN环境下，当交换机收到一个数据包并且交换机中没有与该数据包匹配的流表项时，交换机将此数据包发送给控制器，由控制器决策数据包如何处理。控制器下发决策后，交换机根据控制器下发的信息来进行数据包的处理，即转发或者丢弃该数据包。通过对流表操作来控制交换机的转发行为。

3.实验任务

本实验基于一台OpenDaylight Lithium版本虚拟机和一台Mininet模拟实验。我们已安装相关环境的虚拟机中启动ODL和Mininet，Mininet创建一个默认树形拓扑并选择Mininet的控制器指定为ODL，进行基本的添加、删除流表操作，使网络实现网络通信和不通信。如下拓扑所示。

4.实验步骤

4.1环境搭建

创建2个虚拟机，一个是选择OpenDaylight镜像的虚拟机作为控制器（注：内存大于2G），另一个是选择Mininet镜像作为所需Mininet，启动实验并启动虚拟机。

4.2启动验证

登录OpenDaylight虚拟机，验证OpenDaylight启用是否启用：

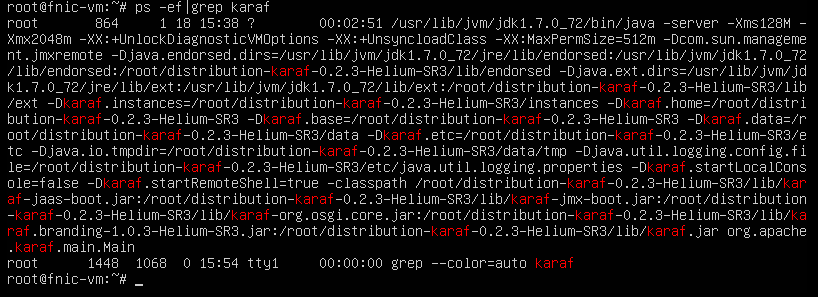

ps –ef|grep java

说明OpenDaylight已启动（注：虚拟机启动后，OpenDaylight进程跟随虚拟机自起）。

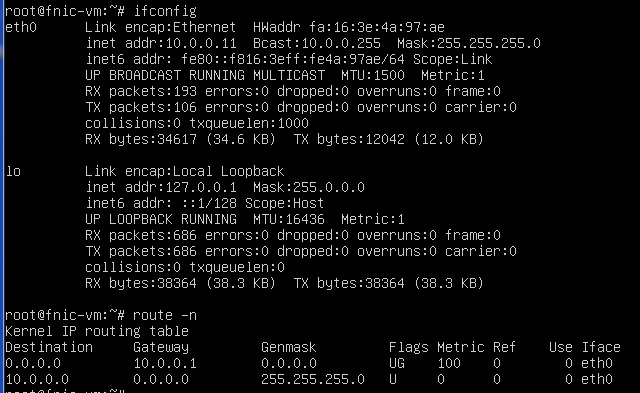

OpenDaylight所在虚拟机的IP及路由：

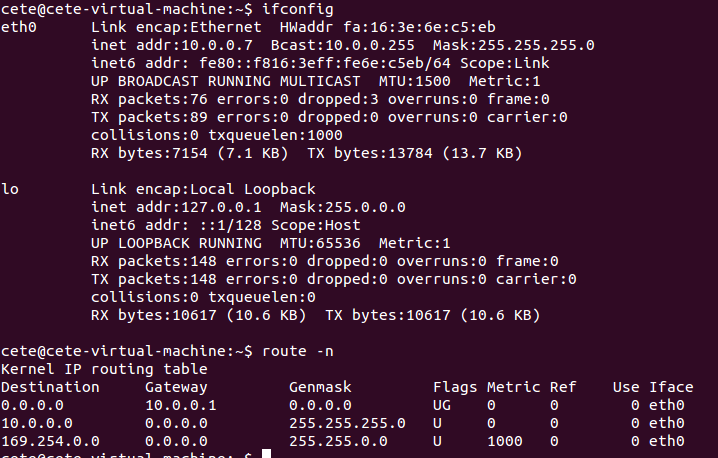

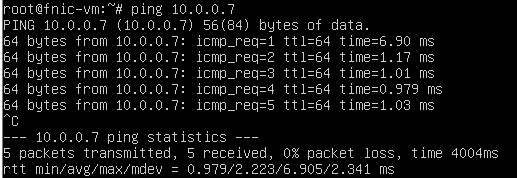

Mininet所在虚拟机的IP及路由：

OpenDaylight所在虚拟机和Mininet所在虚拟机能够互相通信。

4.3创建拓扑并连接控制器

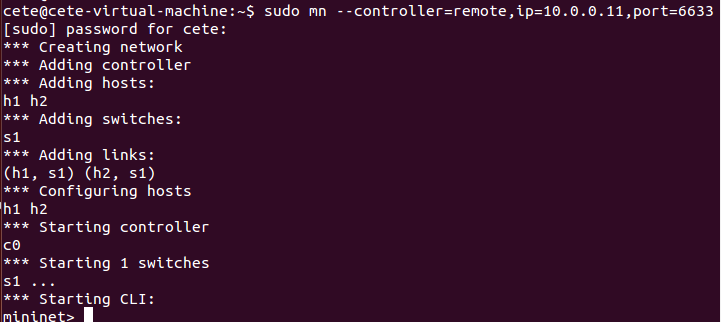

4.4流表的简单操作

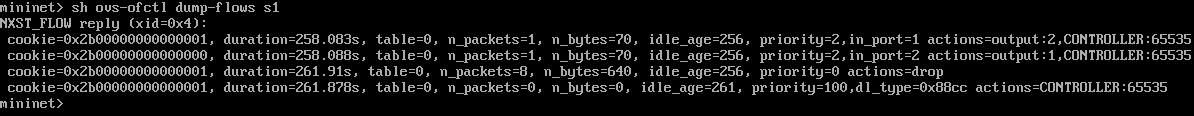

先查看交换机上的流表，显示的是数据流指向控制器，让控制器来下发流表：

sh ovs-ofctl dump-flows s1

在Mininet中pingall一下，交换机下面的两台主机h1、h2应能互相通信，如果不能通信，请检查交换机是否与ODL正确连接。

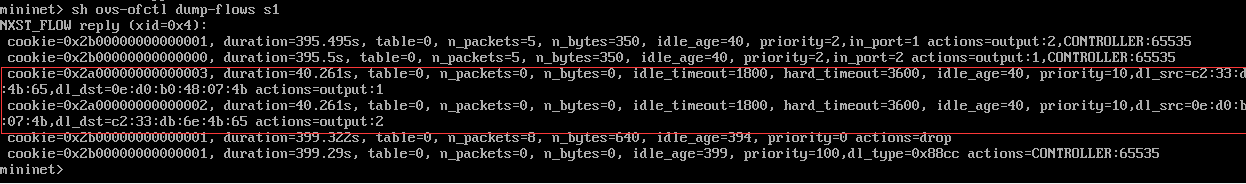

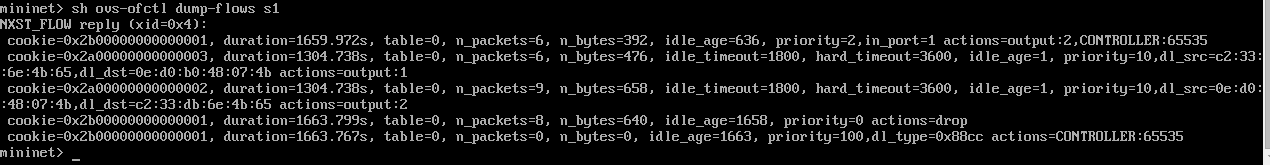

此时再查看交换机s1中流表应多出两条控制器下发的流表：

看到每条流规则由一系列字段组成，它们由基本字段、条件字段和动作字段三部分组成。有了流表后交换机就根据流表来进行数据包的操作，当然我们也可以人工的进行流表的新增、修改、删除操作，在我们这个环境下可直接在终端下输入命令。

4.5添加删除流表

例如让交换机丢弃从2号端口发来的所有数据包：

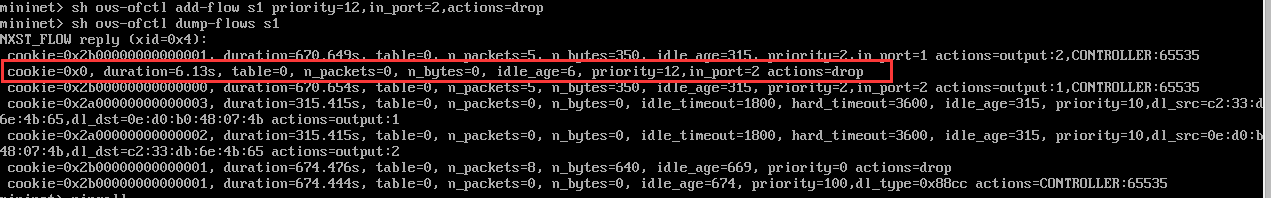

# sh ovs-ofctl add-flow s1 priority=12,in_port=2,actions=drop

(注：优先级比其他流表优先级高)

增加这条流表以后，Mininet中h1和h2主机之间无法通信了。

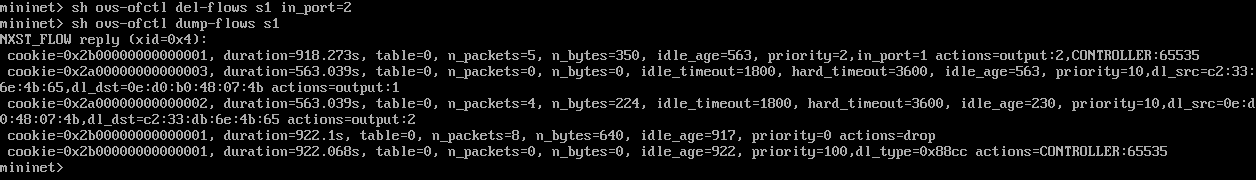

再删除一条流规则：如将删除条件字段中包含in_port=2的所有流表，如下图所示，将含有in_port=2的所有流表被删除了。

# sh ovs-ofctl del-flows s1 in_port=2

因为之前添加的丢弃2号端口包的流表已被删除，这时Mininet中h1和h2主机又可以正常通信了。

查看流表后，之前删除的流表不存在，主机间能够互通。

5.实验结论
