1.用例图中的各种关系

一、参与者与用例间的关联关系

参与者与用例之间的通信，也成为关联或通信关系。

二、用例与用例之间的关系

包含关系（include）、扩展关系（extend）

2.包含关系

一、 概念

包含关系描述的是一个用例需要某种功能，而该功能被另外一个用例定义，那么在用例的执行过程中，就可以调用已经定义好的用例。

二、表示符号<>

再如上篇文章中饮料自动售货机的例子：

在代码中用例的包含关系是什么呢？

class coat{
        public string name;
        public double price;
        public coat(string myName, double myPrice){
            name = myName;
            price = myPrice;
        }
        public void pay(){
            discount();
            Console.WriteLine("该件外套的应付款为：{0}", price);
        }
        public void discount(){
            price = price * 0.8;
        }
}

控制台程序

class Program{
        static void Main(string[] args){
            coat myCoat = new coat("劲霸", 1000);
            Console.WriteLine("该外套的名称为：{0}", myCoat.name);
            Console.WriteLine("该外套的原价为：{0}", myCoat.price);
            myCoat.pay();
        }
}

用例图：

3.实例：图书管理系统

图书管理员处理借书或者还书时的用例图，借书与还书都要考虑是否有overtime的书。

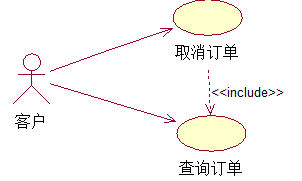

4.实例：订单管理系统

5. include使用场合

a.如果两个以上用例有大量一致的功能，则可以将这个功能分解到另一个用例中，其他用例可以和这个用例建立包含关系（如之前介绍的饮料自动售货机）。

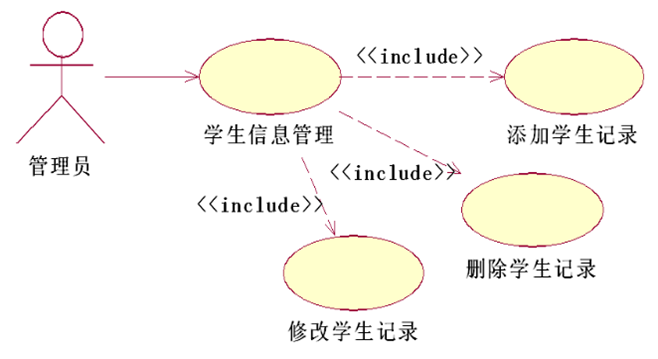

b.一个用例的功能太多时，可以使用包含关系建立若干个更小的用例。（如学生管理系统的用例图）

6.include意义

它有助于将来实现系统时，确定哪些功能可以重用，在编写代码时就可以实现代码的重用，缩短开发周期。

注意：执行基用例时，每次都必须调用被包含用例。

7.扩展关系

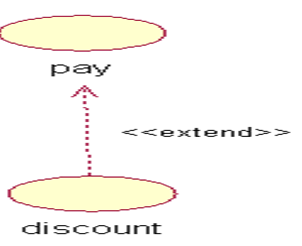

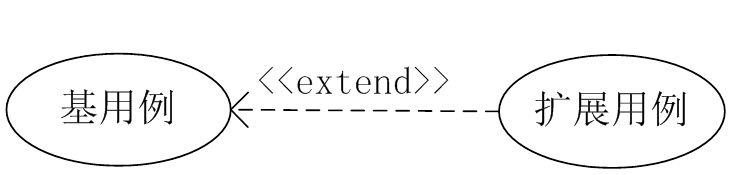

用一个用例（可选）扩展另一个用例（基本例）的功能。符号表示<>

代码：

class coat{ //外套
        public string name;
        public float price;

        public coat(string myName,float myPrice){
            name = myName;
            price = myPrice;
        }
public void pay(){
            if (price > 800)
                discount(0.9f);
            Console.WriteLine("该件外套的应付款为：{0}",price);
        }

public void discount(float x){
            price = price * x;
        }
}
//控制台程序
class Program{
        static void Main(string[] args){
          coat myCoat=new coat ("劲霸",1000);
            Console.WriteLine("该外套的名称为：{0}",myCoat.name);
            Console.WriteLine("该外套的原价为：{0}",myCoat.price);
          myCoat.pay();
        }
}

8.extend使用场合

对扩展用例的限制规则：将一些常规的动作放在一个基本用例中，将可选的或只在特定条件下才执行的动作放在它的扩展用例中。

9.怎么区分是包含关系还是扩展关系

通过上面的例子，怎么区分它们，你心里也有数了，其实在扩展关系中的使用场合也说明了，扩展关系的限制规则：将一些常规的动作放在一个基本用例中，将可选的或只在特定条件下才执行的动作放在它的扩展用例中。在使用的时候，你考虑这点就可以区分它们。

10.总结

一、包含关系

a.如果两个以上用例有大量一致的功能，则可以将这个功能分解到另一个用例中，其他用例可以和这个用例建立包含关系（如之前介绍的饮料自动售货机）。

b.一个用例的功能太多时，可以使用包含关系建立若干个更小的用例。（如学生管理系统的用例图）

二、扩展关系

对扩展用例的限制规则：将一些常规的动作放在一个基本用例中，将可选的或只在特定条件下才执行的动作放在它的扩展用例中。
