1.引言

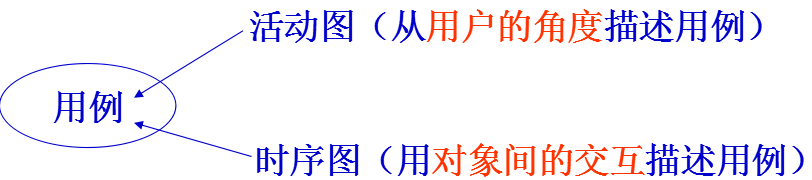

用例图、活动图、时序图之间的关系？
2.时序图与协作图之间的关系

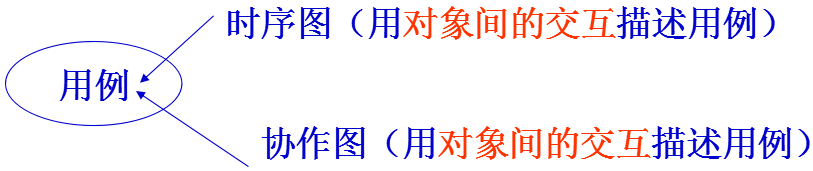

共同点：二者都是用对象间的交互来描述用例的。

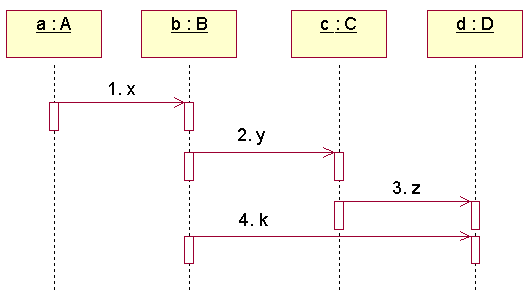

案例：时序图

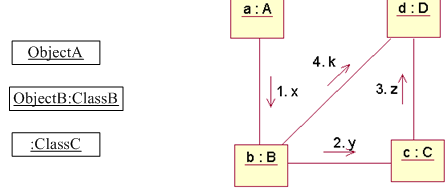

协作图
共同点：时序图与协作图均显示了对象间的交互。
不同点：时序图强调交互的时间次序。协作图强调交互的空间结构。
3.案例剖析

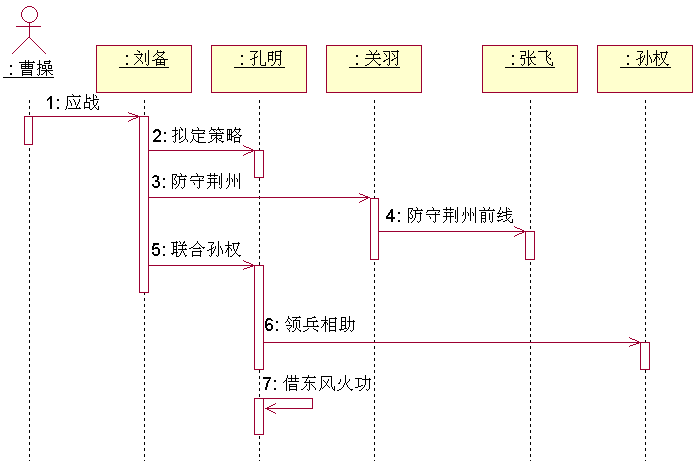

这里还使用上片文章中的赤壁之战的时序图来分析。
思考：孔明向哪些对象发送了消息？又接收了哪些对象发送的消息？（可以根据这个典故，想想）

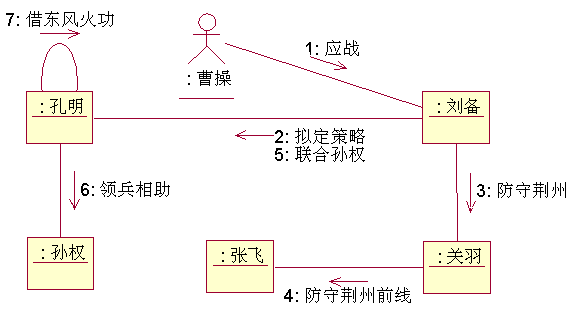

协作图
时序图按照时间顺序布图，而写作图按照空间结构布图。
协作图与时序图在语义上是等价的，二者可以相互转换，而不会丢失信息。（通过上面的例子，你可能已经看出他们之间的转化关系）
4.协作图的构成-对象、链接、消息
对象
链接
a、链接的概念
链接用来在协作图中关联对象，链接的目的是让消息在不同的系统对象之间传递。
b、链接的符号表示
链接以连接两个对象的单一线条表示。
消息
a、消息的概念
消息是协作图中对象与对象之间通信的方式。
b、消息的类型与符号表示。
5.时序图与协作图的转换
时序图和协作图在语义上是等价的，所以时序图和协作图可以彼此转换而不会损失信息。
