1.单交换机（Single switch）

创建具有1个交换机，交换机上连接3台主机的网络拓扑结构。每个主机被分配静态IP地址和MAC地址。

$ sudo mn --arp --topo single,3 --mac --switch ovsk --controller remote

-mac：自动设置MAC地址，MAC地址与IP地址的最后一个字节相同

-arp：为每个主机设置静态ARP表，例如：主机1中有主机2和主机3的IP地址和MAC地址ARP表项，主机2和主机3依次类推

-switch：使用OVS的核心模式

-controller：使用远程控制器，可以指定远程控制器的IP地址和端口号，如果不指定则默认为127.0.0.1和6633

创建完拓扑后即可使用ping命令进行测试：h1 ping h2

（注意：如果没有指定控制器的话，是ping不通的）

2.两个线性连接的交换机（Two linear swtiches）

创建具有2个交换机，两个交换机下面个连一个主机，交换机之间再互连起来。

$ sudo mn --topo linear --switch ovsk --controller remote

3.负载均衡器器（Load-balancer）

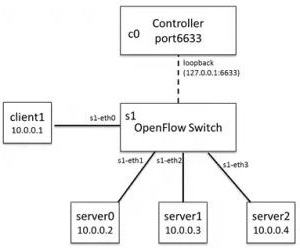

创建的拓扑结构：1个交换机，交换机上连接3个服务器（server）和1个客户端（client）。控制器充当负载均衡器，控制客户端先服务器请求时，由控制器控制客户端真正访问的哪一个服务器。

$ sudo mn --arp --topo single,4 --mac --switch ovsk --controller remote

虚拟IP/MAC（Virtual IP/MAC）: 为负载均衡器选择一个virtual IP (VIP) 和 MAC 地址。这个VIP是客户端需要发起HTTP请求的目的IP地址。控制向交换机下发规则，去重写客户端的目的IP（即VIP），以指定具体访问哪一个网络服务器。为了达到这个目的，需要在客户端主机上为VIP设置一条ARP表项。如果‘h1′ 充当客户端，10.0.0.5是VIP，下面的命令用于在h1上添加静态ARP表项：

mininet> h1 arp -s 10.0.0.5 00:00:00:00:00:05

服务器的配置: -arp参数非常重要，用于为每个主机设置静态ARP表项。除此之外，还需要在mininet中运行下面的命令（启动HTTPServer）:

mininet> h2 python -m CGIHTTPServer &

mininet> h3 python -m CGIHTTPServer &

mininet> h4 python -m CGIHTTPServer &

Warm-up controller learning: After the hosts are up, it is important to make the controller learn the location of each host. You can do this through a pingall command in mininet:

mininet> pingall

客户端发起HTTP请求: In our custom VM, we have CGI script configured to report back which server is handling a particular client request. Thus, when a client performs the following command, you will receive the IP address of the handling server.

mininet> h1 curl http://10.0.0.5:8000/cgi-bin/serverip.cgi
