在mininet中iperf测试TCP、UDP及ipv6带宽并输出图
1.初始化mininet最小拓扑结构。
sudo mn
2.在mininet的CLI中，xterm打开主机终端（无输出要安装xterm）。
xterm h1 h2
3.在h2的终端中，将h2设为服务器server，设置端口为5566，间隔时间1s，并将结果保存到文件result中。
iperf -s -p 5566 -i 1 > result
4.在h1的终端中，将h1作为客户机client，连接到h2（ip地址为10.0.0.2），目标端口为5566，连接时间默认为10秒，可通过参数-t指定参数。
iperf -c 10.0.0.2 -p 5566
5.经过10秒后，在h2自动生成了文件result，存储了此次连接的信息。在h2终端中，查看result内容。
cat result
6.将result中我们感兴趣的信息提取到新的文件new_result中。
cat result | grep sec | head -10 | tr - " " | awk '{print $4,$8}' > new_result
7.查看new_result内容。时间和对应的带宽信息已被提取到新文件中。
8.接下来使用gnuplot画图（如果你没有安装gnuplot，使用命令sudo apt-get install gnuplot-x11安装）。在h2终端中进入gnuplot。
gnuplot
9.在gnuplot命令行中，将刚才得到的文件new_result画图。
plot "new_result" title "tcp flow" with linespoints
将纵坐标范围改为40-60，添加横纵坐标标签，并重新生成图。
set yrang [40:60]
set xlabel "time (sec)"
set ylabel "tcp throughput (Mbps)"
replot

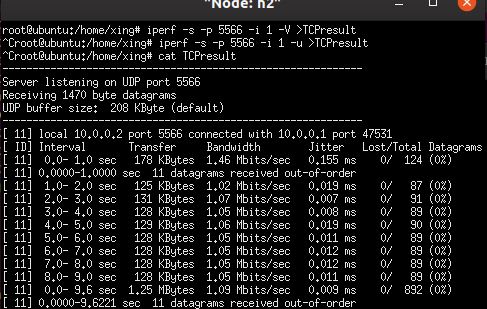

10.刚才是tcp，若要测UDP，只需在末加上-u；若要测ipv6，只需加上-V，如：
iperf -c 59.125.103.56 -f K -i 2 -w 300K –u
“Jitter”列表示抖动时间，也称为传输延迟，“Lost/Total Datagrams”列表示丢失的数据包和数据包数量，0%是平均丢包率。-b:UDP模式使用的带宽，单位bits/sec。此选项与-u选项相关。默认值是1 Mbit/sec。
11.iperf的其他参数如下：
11.1.iperf服务器选项
-s 以server模式启动，eg：iperf –s 。Server端为数据的接收端
-D 以服务方式运行ipserf，eg：iperf -s -D
-R 停止iperf服务，针对-D，eg：iperf -s -R
-o
-c,--client
-P,--parallel # 设置Iperf服务模式下的最大连接数，默认值为0，表示不限制连接数量
11.2.iperf客户端选项
-b,--bandwidth 指定客户端通过UDP协议发送信息的带宽，默认值为1Mbit/s
-c,--client
-d,--dualtest 同时进行双向传输测试
-n,--num 指定传输的字节数，eg：iperf -c 222.35.11.23 -n 100000
-r,--tradeoff 单独进行双向传输测试
-t,--time 指定Iperf测试时间，默认10秒，eg：iperf -c 222.35.11.23 -t 5
-L,--listenport 指定一个端口，服务器将利用这个端口与客户机连接
-P, --parallel 设置Iperf客户端至Iperf服务器的连接数，默认值为1
-S, --tos 设置发出包的类型，具体类型请参阅man文档
-F 指定需要传输的文件
-T 指定ttl值
11.3.通用参数
-f [kmKM] 分别表示以Kbits, Mbits, KBytes, MBytes显示报告，默认以Mbits为单位,eg：iperf -c 222.35.11.23 -f K
-i sec 以秒为单位显示报告间隔，eg：iperf -c 222.35.11.23 -i 2
-l 缓冲区大小，默认是8KB,eg：iperf -c 222.35.11.23 -l 16
-m 显示tcp最大mtu
-o 将报告和错误信息输出到文件eg：iperf -c 222.35.11.23 -o ciperflog.txt
-p 指定服务器端使用的端口或客户端所连接的端口eg：iperf -s -p 9999；iperf -c 222.35.11.23 -p 9999
-u 使用udp协议
-w 指定TCP窗口大小，默认是8KB
-B 绑定一个主机地址或接口（当主机有多个地址或接口时使用该参数）
-C 兼容旧版本（当server端和client端版本不一样时使用）
-M 设定TCP数据包的最大mtu值
-N 设定TCP不延时
-V 传输ipv6数据包
12.其他应用

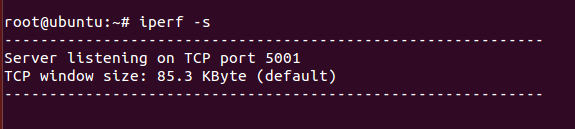

12.1测单线程TCP吞吐量

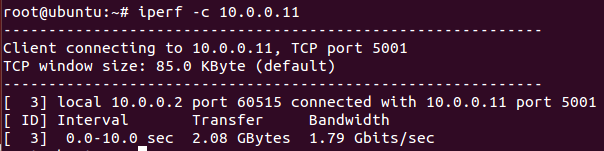

可以看到Iperf默认的运行时间在10秒左右，网卡的带宽速率1.79Gbits/sec。

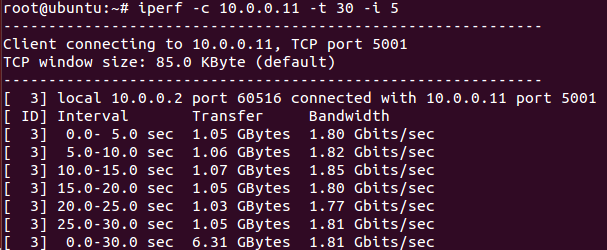

步骤2：“-t”和“-i”参数后的Iperf输出
iperf提供很多参数，可以多角度、全方位地测试网络带宽利用率，例如，要改变Iperf运行的时间和输出频率，可以通过“-t”和“-i”参数来实现，如下图所示：
可以看到传输时间为30秒，输出频率为5秒的结果。带宽仍然保存在1.81Gbits/sec左右。

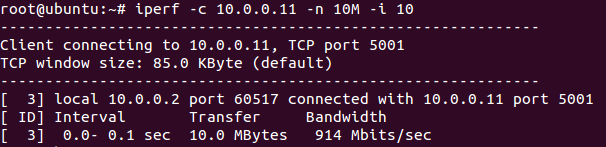

步骤3：“-n”参数指定要传输的数据量
为了模拟大量的数据传输，也可以指定要发送的数据量，这可以通过“-n”参数来实现。在指定“-n”参数后，“-t”参数失效，Iperf在传输完毕指定大小的数据包后，自动结束。
12.2测多线程TCP吞吐量

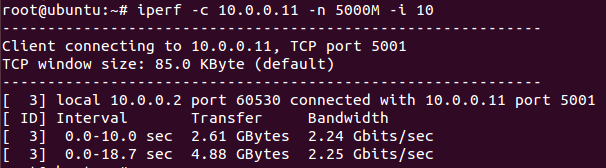

进行多线程测试的时候，需多核CPU才能看出实验效果。测试单线程TCP吞吐量，结果如下。

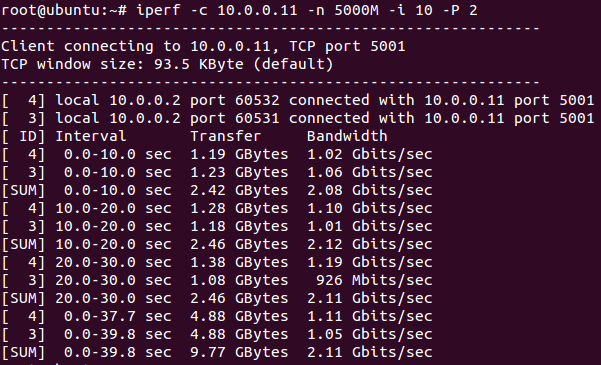

步骤2：测试多线程吞吐量，这里线程数设置为2。
对比得知：传输相同的5000M数据，多线程下消耗了39秒左右，单线程下消耗了18秒左右，由此可知，采用多线程不会提高程序的执行速度，反而会降低速度，但是对于用户来说，可以减少用户的响应时间。而多线程的传输速率为2.1Gbits/sec左右，低于单线程的2.2Gbits/sec左右，从这个结果看，多线程对网络传输性能没有提高。理论上多线程的传输性能应该比单线程的要好，但是也受具体的网络环境影响。
13.测试UDP丢包和延迟

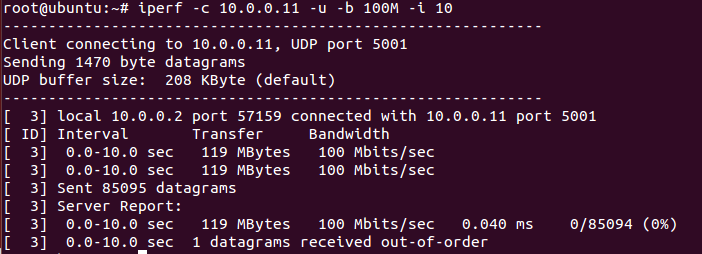

由于UDP协议是一个非面向连接的轻量级传输协议，并且不提供可靠的数据传输服务，因此，对UDP应用的关注点不是传输数据有多快，而是它的丢包率和延时指标。通过Iperf的“-u”参数即可测试UDP应用的传输性能。

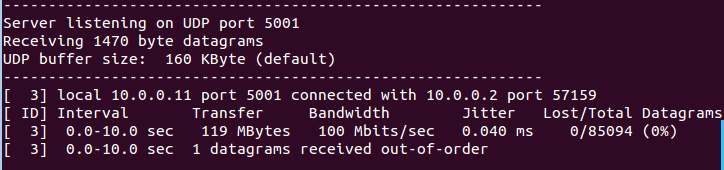

这个输出结果过于简单，要了解更详细的UDP丢包和延时信息，可以在Iperf服务端查看，因为在客户端执行传输测试的同时，服务端也会同时显示传输状态。
图中，“Jitter”列表示抖动时间，也称为传输延迟，“Lost/Total Datagrams”列表示丢失的数据包和数据包数量，0%是平均丢包率。

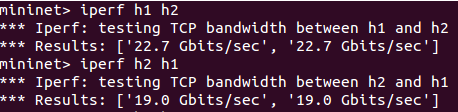

14.测试拓扑中主机间的带宽情况
